Как подобрать МР-02м для вентиляционной установки: сигналы DI, DO, AI, AO, пример состава шкафа, связь с СА-02м, блокировки и проверка системы.
Модули МР-02м собирают сигналы датчиков и управляют исполнительными механизмами системы вентиляции. Алгоритм работы выполняет контроллер, например СА-02м, а связь с модулями идёт по RS-485/Modbus RTU. Подбор начинается с карты сигналов установки, а не с названия контроллера.
Какие сигналы нужны вентиляционной установке
| Задача | Тип сигнала | Что проверить |
|---|---|---|
| Температура воздуха и обратной воды | AI или цифровой датчик | Тип чувствительного элемента, диапазон, схема подключения |
| Перепад давления, авария привода, термостат | DI | Сухой контакт или активный сигнал; логика нормального состояния |
| Пуск вентилятора и насоса | DO | Напряжение и пусковой ток катушки, промежуточное реле |
| Клапан калорифера, задание приводу | AO либо Modbus | 0–10 В или иной поддерживаемый интерфейс |
| Температура, влажность и CO₂ в помещении | Датчик ДТВ по Modbus | Состав измерений конкретной модификации и актуальная карта регистров |
Пример состава шкафа приточной вентиляции
Учебный пример для установки с водяным калорифером: три датчика температуры, шесть дискретных статусов, три команды пуска и один регулируемый клапан. Получается 3 AI, 6 DI, 3 DO и 1 AO. Резерв определяют проектом; при добавлении одного канала каждого типа потребуется 4 AI, 7 DI, 4 DO и 2 AO.

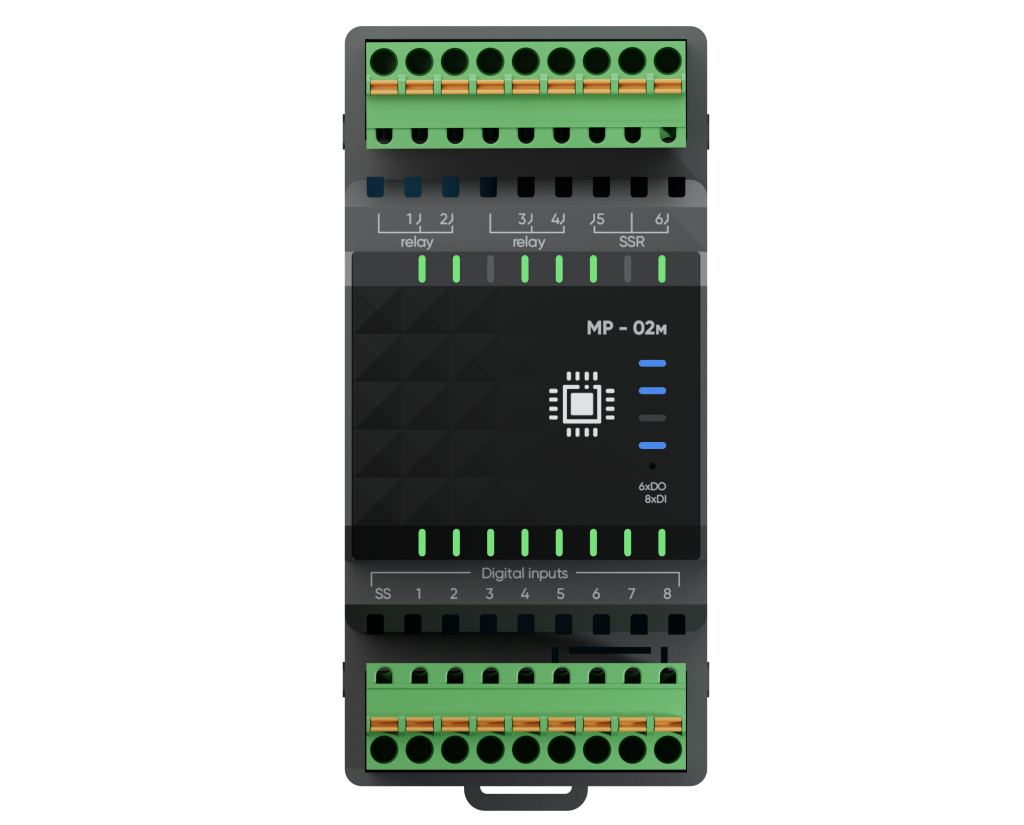

Для дискретной части можно рассмотреть МР-02м 6xDO 8xDI, для аналоговой — подходящую комбинацию модулей AI/AO. Выходы внутри комбинированной модели могут отличаться по типу и допустимой нагрузке: сверяйте каждый используемый канал с руководством. Блок питания выбирают по суммарному потреблению, условиям монтажа и резерву.
входы и выходы↔СА-02м
алгоритм и веб-интерфейс
Это функциональная схема, не схема клеммного подключения. Силовые цепи, защиты, номиналы и обозначения клемм оформляют в проекте по руководствам выбранных устройств.
Последовательность работы и защиты
- Проверить разрешение работы, аварии и готовность исполнительных механизмов.
- Выполнить предварительные действия, предусмотренные проектом: открыть заслонку, подготовить контур калорифера.
- Запустить вентилятор и проверить подтверждение работы в заданное время.
- Регулировать температуру и контролировать датчики, перепад давления и связь.
- При аварии перейти в предусмотренное безопасное состояние и зарегистрировать событие.
Программный сценарий не заменяет необходимые аппаратные блокировки. Реакции на замерзание, пожарный сигнал, отказ датчика и пропадание питания согласуют с проектировщиком конкретной установки. Проверяют не только команду на выходе, но и фактическое состояние оборудования.
Настройка Modbus и проверка сигналов
Назначьте каждому устройству уникальный адрес и одинаковые параметры порта. Заводскую скорость и регистры настройки берите из документации нужной версии. Сначала проверьте каждый вход и выход отдельно, затем последовательности пуска, останова и аварий. Сохраните таблицу «клемма — канал — регистр — тег — единицы».
Диспетчеризация, облако и сценарии
Веб-интерфейс помогает оператору видеть режим, температуру, уставки и причины остановки. В проекте можно предусмотреть архивы, уведомления и удалённый доступ через облако ЦИНТРОН. Доступность этих функций зависит от установленного ПО и настройки контроллера; локальную логику и блокировки проектируют с учётом потери интернет-связи.
Датчик качества воздуха может задавать запрос на усиление вентиляции. Для этого нужны подтверждённый канал измерения, фильтрация, гистерезис и согласованные пределы производительности. Голосовое управление допустимо для пользовательских команд, но не должно отменять защитные блокировки.
Замена существующего контроллера
СА-02м с МР-02м рассматривают как платформу для переработки проекта. Это не замена Siemens, Schneider, WAGO или Carel «клемма в клемму». Перед выбором проверяют сигналы, протоколы, быстродействие, условия эксплуатации, лицензии ПО и возможность сопровождения. Алгоритмы переносят и испытывают отдельно.
Что подготовить для подбора
Нужны схема установки и шкафа, перечень датчиков и приводов, карта сигналов, описание режимов и аварий, требования к диспетчеризации. С этими материалами можно запросить подбор оборудования и получить спецификацию под конкретную задачу.
