- Напряжение питания 24 В постоянного тока через торцевой разъем или внешний разъем
- RGBW (до 5А на канал)
- WS2812 до 1024 LED
- Modbus RTU через торцевой разъем
Доставка завтра - 390 ₽
Используется для управления светодиодной подсветкой в системах умного дома жилых и коммерческих помещений.

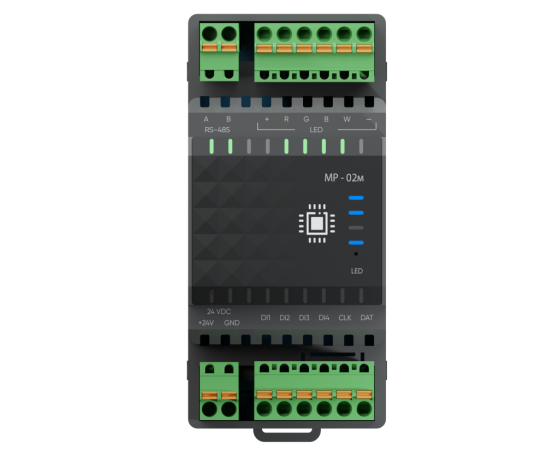

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МР-02м LED
- Напряжение питания 24 В постоянного тока через торцевой или внешний разъем
- 4 диммируемых выхода ШИМ с током до 5 А на канал, напряжение лент 12–48 В, частота ШИМ 100–24 000 Гц
- 12 схем подключения каналов: RGB+W, RGBW, 2×CCT, CCT+W+W, 4×W, параллельные каналы для мощных лент
- 2 выхода для адресных светодиодных лент: до 1024 пикселей RGB или 400 RGBW, 84 встроенных эффекта, свои эффекты во встроенной памяти
- 4 входа для кнопок, выключателей и энкодеров — локальное управление яркостью без контроллера
- LED индикация состояний каналов
- контроль перегрузки по току (≈5 А на канал)
- контроль перегрева со снижением яркости
- Modbus RTU / Fast Modbus, два порта RS-485 (торцевой и внешний разъём) с общей картой регистров
- Габаритные размеры: 110х55х55 мм
- Температура окружающей среды: -30... + 70 °С
- Относительная влажность воздуха: до 90 % (без выпадения росы)
- Монтаж на DIN-рейки
- Подключение съемными разъемами
- Вес: 0,3 кг.
- Степень защиты IP20
Сетевые настройки по умолчанию:ДОКУМЕНТАЦИЯ, СПИСОК ПЕРЕМЕННЫХ
115 200 8N1 адрес 13
ГАБАРИТНЫЕ РАЗМЕРЫ
ЧЕРТЕЖИ и СХЕМЫ
- Общие УГО ЦИНТРОН в EPLAN *.edz
- Общие УГО ЦИНТРОН в EPLAN *.dwg
- Общие УГО ЦИНТРОН в autoCAD *.dwg
- Типовые проекты шкафов управления в autoCAD *.dwg
- Изображение модуля расширения *.svg
Силовое питание лент 12–48 В — от отдельного блока питания на клеммы «+» и «−». Адресные ленты — на выходы DAT и CLK, GND лент общий с GND модуля. Кнопки и энкодеры — на входы DI1–DI4 (замыкание на GND).
