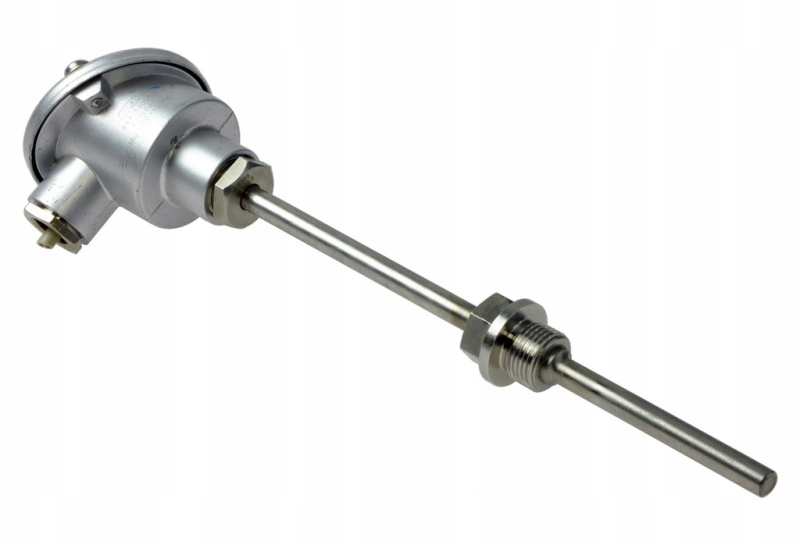

Таблица зависимости сопротивления от температуры
| t, °C | Pt100 3850 | Pt500 3850 | Pt1000 3850 | NTC 5K b3950 | NTC 5K b3470 | NTC 10K b3435 | NTC 10K b3950 | NTC 10K b3988 | NTC 20K b3950 |
|---|---|---|---|---|---|---|---|---|---|
| -100 | 60.26 Ом | 301.28 Ом | 602.56 Ом | - | - | - | - | - | - |
| -95 | 62.28 Ом | 311.4 Ом | 622.8 Ом | - | - | - | - | - | - |
| -90 | 64.3 Ом | 321.5 Ом | 643 Ом | - | - | - | - | - | - |
| -85 | 66.31 Ом | 331.57 Ом | 663.15 Ом | - | - | - | - | - | - |
| -80 | 68.33 Ом | 341.63 Ом | 683.25 Ом | - | - | - | - | - | - |
| -75 | 70.33 Ом | 351.66 Ом | 703.32 Ом | - | - | - | - | - | - |
| -70 | 72.33 Ом | 361.67 Ом | 723.35 Ом | - | - | - | - | - | - |
| -65 | 74.33 Ом | 371.67 Ом | 743.33 Ом | - | - | - | - | - | - |
| -60 | 76.33 Ом | 381.64 Ом | 763.28 Ом | 984.98 кОм | 518.33 кОм | 989.25 кОм | 1969.96 кОм | 2072.68 кОм | 3939.93 кОм |
| -55 | 78.32 Ом | 391.59 Ом | 783.19 Ом | 644.12 кОм | 356.91 кОм | 683.74 кОм | 1288.23 кОм | 1349.87 кОм | 2576.47 кОм |
| -50 | 80.31 Ом | 401.53 Ом | 803.06 Ом | 429.31 кОм | 249.9 кОм | 480.47 кОм | 858.61 кОм | 896.19 кОм | 1717.23 кОм |
| -45 | 82.29 Ом | 411.45 Ом | 822.9 Ом | 291.27 кОм | 177.73 кОм | 342.89 кОм | 582.54 кОм | 605.77 кОм | 1165.07 кОм |
| -40 | 84.27 Ом | 421.35 Ом | 842.71 Ом | 200.93 кОм | 128.27 кОм | 248.28 кОм | 401.86 кОм | 416.4 кОм | 803.72 кОм |
| -35 | 86.25 Ом | 431.24 Ом | 862.48 Ом | 140.79 кОм | 93.85 кОм | 182.22 кОм | 281.58 кОм | 290.77 кОм | 563.15 кОм |
| -30 | 88.22 Ом | 441.11 Ом | 882.22 Ом | 100.1 кОм | 69.55 кОм | 135.45 кОм | 200.2 кОм | 206.06 кОм | 400.41 кОм |
| -25 | 90.19 Ом | 450.96 Ом | 901.92 Ом | 72.16 кОм | 52.17 кОм | 101.9 кОм | 144.32 кОм | 148.07 кОм | 288.63 кОм |
| -20 | 92.16 Ом | 460.8 Ом | 921.6 Ом | 52.69 кОм | 39.58 кОм | 77.52 кОм | 105.38 кОм | 107.8 кОм | 210.77 кОм |
| -15 | 94.12 Ом | 470.62 Ом | 941.24 Ом | 38.95 кОм | 30.35 кОм | 59.61 кОм | 77.9 кОм | 79.45 кОм | 155.8 кОм |
| -10 | 96.09 Ом | 480.43 Ом | 960.86 Ом | 29.12 кОм | 23.51 кОм | 46.29 кОм | 58.25 кОм | 59.24 кОм | 116.49 кОм |
| -5 | 98.04 Ом | 490.22 Ом | 980.44 Ом | 22.01 кОм | 18.38 кОм | 36.29 кОм | 44.03 кОм | 44.66 кОм | 88.05 кОм |
| 0 | 100 Ом | 500 Ом | 1000 Ом | 16.81 кОм | 14.51 кОм | 28.7 кОм | 33.62 кОм | 34.02 кОм | 67.24 кОм |
| 5 | 101.95 Ом | 509.76 Ом | 1.02 кОм | 12.96 кОм | 11.55 кОм | 22.9 кОм | 25.92 кОм | 26.16 кОм | 51.85 кОм |
| 10 | 103.9 Ом | 519.51 Ом | 1.04 кОм | 10.09 кОм | 9.26 кОм | 18.41 кОм | 20.17 кОм | 20.31 кОм | 40.35 кОм |
| 15 | 105.85 Ом | 529.25 Ом | 1.06 кОм | 7.92 кОм | 7.49 кОм | 14.92 кОм | 15.84 кОм | 15.91 кОм | 31.67 кОм |
| 20 | 107.79 Ом | 538.97 Ом | 1.08 кОм | 6.27 кОм | 6.1 кОм | 12.17 кОм | 12.54 кОм | 12.56 кОм | 25.07 кОм |
| 25 | 109.73 Ом | 548.67 Ом | 1.1 кОм | 5 кОм | 5 кОм | 10 кОм | 10 кОм | 10 кОм | 20 кОм |
| 30 | 111.67 Ом | 558.36 Ом | 1.12 кОм | 4.02 кОм | 4.13 кОм | 8.27 кОм | 8.04 кОм | 8.02 кОм | 16.07 кОм |
| 35 | 113.61 Ом | 568.04 Ом | 1.14 кОм | 3.25 кОм | 3.43 кОм | 6.88 кОм | 6.51 кОм | 6.48 кОм | 13.01 кОм |
| 40 | 115.54 Ом | 577.7 Ом | 1.16 кОм | 2.65 кОм | 2.86 кОм | 5.76 кОм | 5.3 кОм | 5.27 кОм | 10.6 кОм |
| 45 | 117.47 Ом | 587.35 Ом | 1.17 кОм | 2.17 кОм | 2.41 кОм | 4.85 кОм | 4.35 кОм | 4.31 кОм | 8.7 кОм |
| 50 | 119.4 Ом | 596.99 Ом | 1.19 кОм | 1.79 кОм | 2.03 кОм | 4.1 кОм | 3.59 кОм | 3.55 кОм | 7.18 кОм |
| 55 | 121.32 Ом | 606.6 Ом | 1.21 кОм | 1.49 кОм | 1.73 кОм | 3.49 кОм | 2.98 кОм | 2.94 кОм | 5.96 кОм |
| 60 | 123.24 Ом | 616.21 Ом | 1.23 кОм | 1.24 кОм | 1.47 кОм | 2.98 кОм | 2.49 кОм | 2.45 кОм | 4.97 кОм |
| 65 | 125.16 Ом | 625.8 Ом | 1.25 кОм | 1.04 кОм | 1.26 кОм | 2.56 кОм | 2.09 кОм | 2.06 кОм | 4.17 кОм |
| 70 | 127.08 Ом | 635.38 Ом | 1.27 кОм | 879.92 Ом | 1.09 кОм | 2.21 кОм | 1.76 кОм | 1.73 кОм | 3.52 кОм |
| 75 | 128.99 Ом | 644.94 Ом | 1.29 кОм | 745.84 Ом | 939.85 Ом | 1.91 кОм | 1.49 кОм | 1.46 кОм | 2.98 кОм |
| 80 | 130.9 Ом | 654.48 Ом | 1.31 кОм | 635.16 Ом | 816.16 Ом | 1.66 кОм | 1.27 кОм | 1.25 кОм | 2.54 кОм |
| 85 | 132.8 Ом | 664.02 Ом | 1.33 кОм | 543.34 Ом | 711.54 Ом | 1.45 кОм | 1.09 кОм | 1.06 кОм | 2.17 кОм |
| 90 | 134.71 Ом | 673.53 Ом | 1.35 кОм | 466.79 Ом | 622.68 Ом | 1.27 кОм | 933.58 Ом | 912.52 Ом | 1.87 кОм |
| 95 | 136.61 Ом | 683.04 Ом | 1.37 кОм | 402.68 Ом | 546.9 Ом | 1.12 кОм | 805.37 Ом | 786.08 Ом | 1.61 кОм |
| 100 | 138.51 Ом | 692.53 Ом | 1.39 кОм | 348.76 Ом | 482.01 Ом | 987.04 Ом | 697.52 Ом | 679.88 Ом | 1.4 кОм |
| 105 | 140.4 Ом | 702 Ом | 1.4 кОм | 303.21 Ом | 426.24 Ом | 873.92 Ом | 606.42 Ом | 590.28 Ом | 1.21 кОм |
| 110 | 142.29 Ом | 711.46 Ом | 1.42 кОм | 264.57 Ом | 378.14 Ом | 776.23 Ом | 529.14 Ом | 514.39 Ом | 1.06 кОм |
| 115 | 144.18 Ом | 720.91 Ом | 1.44 кОм | 231.67 Ом | 336.5 Ом | 691.57 Ом | 463.34 Ом | 449.84 Ом | 926.67 Ом |
| 120 | 146.07 Ом | 730.34 Ом | 1.46 кОм | 203.54 Ом | 300.34 Ом | 617.96 Ом | 407.09 Ом | 394.74 Ом | 814.18 Ом |
| 125 | 147.95 Ом | 739.76 Ом | 1.48 кОм | 179.42 Ом | 268.83 Ом | 553.74 Ом | 358.83 Ом | 347.53 Ом | 717.67 Ом |
| 130 | 149.83 Ом | 749.16 Ом | 1.5 кОм | 158.65 Ом | 241.28 Ом | 497.55 Ом | 317.29 Ом | 306.93 Ом | 634.58 Ом |
| 135 | 151.71 Ом | 758.55 Ом | 1.52 кОм | 140.7 Ом | 217.14 Ом | 448.23 Ом | 281.4 Ом | 271.9 Ом | 562.81 Ом |
| 140 | 153.58 Ом | 767.92 Ом | 1.54 кОм | 125.15 Ом | 195.91 Ом | 404.83 Ом | 250.3 Ом | 241.58 Ом | 500.6 Ом |
| 145 | 155.46 Ом | 777.28 Ом | 1.55 кОм | 111.63 Ом | 177.19 Ом | 366.52 Ом | 223.26 Ом | 215.24 Ом | 446.52 Ом |
| 150 | 157.33 Ом | 786.63 Ом | 1.57 кОм | 99.84 Ом | 160.64 Ом | 332.61 Ом | 199.68 Ом | 192.3 Ом | 399.36 Ом |
| 155 | 159.19 Ом | 795.96 Ом | 1.59 кОм | 89.53 Ом | 145.97 Ом | 302.53 Ом | 179.06 Ом | 172.26 Ом | 358.12 Ом |
| 160 | 161.05 Ом | 805.27 Ом | 1.61 кОм | 80.49 Ом | 132.93 Ом | 275.77 Ом | 160.97 Ом | 154.7 Ом | 321.94 Ом |
| 165 | 162.91 Ом | 814.57 Ом | 1.63 кОм | 72.53 Ом | 121.32 Ом | 251.91 Ом | 145.06 Ом | 139.27 Ом | 290.12 Ом |
| 170 | 164.77 Ом | 823.86 Ом | 1.65 кОм | 65.52 Ом | 110.95 Ом | 230.59 Ом | 131.03 Ом | 125.68 Ом | 262.06 Ом |
| 175 | 166.63 Ом | 833.13 Ом | 1.67 кОм | 59.31 Ом | 101.67 Ом | 211.48 Ом | 118.63 Ом | 113.67 Ом | 237.26 Ом |
| 180 | 168.48 Ом | 842.39 Ом | 1.68 кОм | 53.82 Ом | 93.34 Ом | 194.33 Ом | 107.63 Ом | 103.04 Ом | 215.27 Ом |
| 185 | 170.33 Ом | 851.64 Ом | 1.7 кОм | 48.93 Ом | 85.86 Ом | 178.9 Ом | 97.87 Ом | 93.61 Ом | 195.73 Ом |
| 190 | 172.17 Ом | 860.86 Ом | 1.72 кОм | 44.58 Ом | 79.12 Ом | 164.99 Ом | 89.17 Ом | 85.21 Ом | 178.34 Ом |
| 195 | 174.02 Ом | 870.08 Ом | 1.74 кОм | 40.7 Ом | 73.03 Ом | 152.43 Ом | 81.41 Ом | 77.72 Ом | 162.81 Ом |
| 200 | 175.86 Ом | 879.28 Ом | 1.76 кОм | 37.23 Ом | 67.53 Ом | 141.05 Ом | 74.46 Ом | 71.03 Ом | 148.92 Ом |
| 205 | 177.69 Ом | 888.47 Ом | 1.78 кОм | 34.12 Ом | 62.55 Ом | 130.74 Ом | 68.24 Ом | 65.04 Ом | 136.47 Ом |
| 210 | 179.53 Ом | 897.64 Ом | 1.8 кОм | 31.32 Ом | 58.02 Ом | 121.38 Ом | 62.65 Ом | 59.66 Ом | 125.29 Ом |
| 215 | 181.36 Ом | 906.79 Ом | 1.81 кОм | 28.81 Ом | 53.91 Ом | 112.85 Ом | 57.61 Ом | 54.82 Ом | 115.23 Ом |
| 220 | 183.19 Ом | 915.94 Ом | 1.83 кОм | 26.54 Ом | 50.16 Ом | 105.08 Ом | 53.08 Ом | 50.47 Ом | 106.15 Ом |
| 225 | 185.01 Ом | 925.07 Ом | 1.85 кОм | 24.49 Ом | 46.74 Ом | 97.98 Ом | 48.98 Ом | 46.53 Ом | 97.95 Ом |
| 230 | 186.84 Ом | 934.18 Ом | 1.87 кОм | 22.63 Ом | 43.61 Ом | 91.49 Ом | 45.26 Ом | 42.97 Ом | 90.53 Ом |
| 235 | 188.66 Ом | 943.28 Ом | 1.89 кОм | 20.95 Ом | 40.75 Ом | 85.55 Ом | 41.9 Ом | 39.75 Ом | 83.8 Ом |
| 240 | 190.47 Ом | 952.36 Ом | 1.9 кОм | 19.42 Ом | 38.13 Ом | 80.1 Ом | 38.84 Ом | 36.82 Ом | 77.69 Ом |
| 245 | 192.29 Ом | 961.43 Ом | 1.92 кОм | 18.03 Ом | 35.72 Ом | 75.09 Ом | 36.06 Ом | 34.16 Ом | 72.12 Ом |
| 250 | 194.1 Ом | 970.49 Ом | 1.94 кОм | 16.76 Ом | 33.5 Ом | 70.48 Ом | 33.53 Ом | 31.74 Ом | 67.06 Ом |
| 255 | 195.91 Ом | 979.53 Ом | 1.96 кОм | 15.61 Ом | 31.46 Ом | 66.23 Ом | 31.22 Ом | 29.53 Ом | 62.43 Ом |
| 260 | 197.71 Ом | 988.56 Ом | 1.98 кОм | 14.55 Ом | 29.58 Ом | 62.31 Ом | 29.1 Ом | 27.51 Ом | 58.2 Ом |
| 265 | 199.51 Ом | 997.57 Ом | 2 кОм | 13.58 Ом | 27.85 Ом | 58.69 Ом | 27.17 Ом | 25.66 Ом | 54.33 Ом |
| 270 | 201.31 Ом | 1.01 кОм | 2.01 кОм | 12.7 Ом | 26.24 Ом | 55.34 Ом | 25.39 Ом | 23.97 Ом | 50.78 Ом |
| 275 | 203.11 Ом | 1.02 кОм | 2.03 кОм | 11.88 Ом | 24.76 Ом | 52.24 Ом | 23.76 Ом | 22.42 Ом | 47.52 Ом |
| 280 | 204.9 Ом | 1.02 кОм | 2.05 кОм | 11.13 Ом | 23.38 Ом | 49.36 Ом | 22.26 Ом | 20.99 Ом | 44.52 Ом |
| 285 | 206.7 Ом | 1.03 кОм | 2.07 кОм | 10.44 Ом | 22.1 Ом | 46.69 Ом | 20.88 Ом | 19.68 Ом | 41.77 Ом |
| 290 | 208.48 Ом | 1.04 кОм | 2.08 кОм | 9.81 Ом | 20.92 Ом | 44.21 Ом | 19.61 Ом | 18.47 Ом | 39.22 Ом |
| 295 | 210.27 Ом | 1.05 кОм | 2.1 кОм | 9.22 Ом | 19.81 Ом | 41.9 Ом | 18.44 Ом | 17.35 Ом | 36.87 Ом |
| 300 | 212.05 Ом | 1.06 кОм | 2.12 кОм | 8.68 Ом | 18.78 Ом | 39.75 Ом | 17.35 Ом | 16.32 Ом | 34.7 Ом |
| 305 | 213.83 Ом | 1.07 кОм | 2.14 кОм | - | - | - | - | - | - |
| 310 | 215.61 Ом | 1.08 кОм | 2.16 кОм | - | - | - | - | - | - |
| 315 | 217.38 Ом | 1.09 кОм | 2.17 кОм | - | - | - | - | - | - |
| 320 | 219.15 Ом | 1.1 кОм | 2.19 кОм | - | - | - | - | - | - |
| 325 | 220.92 Ом | 1.1 кОм | 2.21 кОм | - | - | - | - | - | - |
| 330 | 222.68 Ом | 1.11 кОм | 2.23 кОм | - | - | - | - | - | - |
| 335 | 224.45 Ом | 1.12 кОм | 2.24 кОм | - | - | - | - | - | - |
| 340 | 226.21 Ом | 1.13 кОм | 2.26 кОм | - | - | - | - | - | - |
| 345 | 227.96 Ом | 1.14 кОм | 2.28 кОм | - | - | - | - | - | - |
| 350 | 229.72 Ом | 1.15 кОм | 2.3 кОм | - | - | - | - | - | - |
Предельные отклонения по классам:
Допуски при 0°C:
Чувствительные элементы из платины (Pt 100, Pt 1000):
DIN EN 60751, класс B: ±0,3 K
1/3 DIN EN 60751, класс B: ±0,1 K
Измерительный ток вследствие саморазогрева оказывает влияние на точность измерения термометра и по этой причине не должен превышать 10 мА.
| Элемент | Pt100 | Pt1000 | Ni1000- LG | NTC1.8 | NTC2.2 | NTC10k (3950) | NTC10k (3435) | NTC20k |
|---|---|---|---|---|---|---|---|---|
| Temp. °C | Ω | Ω | Ω | Ω | Ω | Ω | Ω | Ω |
| 140 | 153.38 | 1533.8 | 1737 | 71 | 53 | 235 | 381 | 351 |
| 130 | 149.82 | 1498.2 | 1675 | 87 | 68 | 301 | 474 | 459 |
| 120 | 146.06 | 1460.6 | 1615 | 110 | 90 | 389 | 597 | 609 |
| 110 | 142.29 | 1422.9 | 1557 | 139 | 115 | 511 | 758 | 818 |
| 100 | 138.50 | 1385 | 1500 | 178 | 153 | 679 | 973 | 1114 |
| 95 | 136.60 | 1366 | 1472 | 202 | 178 | 787 | 1108 | 1307 |
| 90 | 134.70 | 1347 | 1444 | 230 | 207 | 916 | 1266 | 1541 |
| 85 | 132.80 | 1328 | 1417 | 264 | 241 | 1071 | 1451 | 1823 |
| 80 | 130.89 | 1308.9 | 1390 | 303 | 283 | 1256 | 1668 | 2166 |
| 75 | 128.98 | 1289.8 | 1364 | 349 | 334 | 1480 | 1924 | 2585 |
| 70 | 127.07 | 1270.7 | 1337 | 403 | 395 | 1751 | 2228 | 3099 |
| 65 | 125.16 | 1251.6 | 1311 | 468 | 469 | 2082 | 2588 | 3732 |
| 60 | 123.24 | 1232.4 | 1285 | 545 | 560 | 2488 | 3020 | 4517 |
| 55 | 121.32 | 1213.2 | 1260 | 638 | 673 | 2986 | 3536 | 5494 |
| 50 | 119.40 | 1194 | 1235 | 750 | 811 | 3602 | 4160 | 6718 |
| 45 | 117.47 | 1174.7 | 1210 | 885 | 984 | 4368 | 4911 | 8259 |
| 40 | 115.54 | 1155.4 | 1186 | 1049 | 1200 | 5326 | 5827 | 10211 |
| 35 | 113.61 | 1136.1 | 1162 | 1250 | 1471 | 6532 | 6940 | 12698 |
| 30 | 111.67 | 1116.7 | 1138 | 1496 | 1814 | 8055 | 8313 | 15887 |
| 29 | 111.28 | 1112.8 | 1132 | 1552 | 1893 | 8408 | 8622 | 16628 |
| 28 | 110.90 | 1109 | 1128 | 1610 | 1977 | 8777 | 8944 | 17407 |
| 27 | 110.51 | 1105.1 | 1123 | 1671 | 2064 | 9165 | 9281 | 18228 |
| 26 | 110.12 | 1101.2 | 1119 | 1734 | 2156 | 9572 | 9632 | 19092 |
| 25 | 109.73 | 1097.3 | 1114 | 1800 | 2252 | 10000 | 10000 | 20000 |
| 24 | 109.35 | 1093.5 | 1109 | 1869 | 2353 | 10452 | 10380 | 20962 |
| 23 | 108.96 | 1089.6 | 1105 | 1941 | 2458 | 10923 | 10780 | 21973 |
| 22 | 108.57 | 1085.7 | 1100 | 2017 | 2572 | 11417 | 11200 | 23039 |
| 21 | 108.18 | 1081.8 | 1095 | 2095 | 2689 | 11938 | 11630 | 24164 |
| 20 | 107.79 | 1077.9 | 1091 | 2177 | 2813 | 12490 | 12090 | 25350 |
| 15 | 105.85 | 1058.5 | 1068 | 2649 | 3538 | 15710 | 14690 | 32346 |
| 10 | 103.90 | 1039 | 1045 | 3241 | 4482 | 19900 | 17960 | 41567 |
| 5 | 101.95 | 1019.5 | 1022 | 3989 | 5718 | 25400 | 22050 | 53812 |
| 0 | 100.00 | 1000 | 1000 | 4940 | 7353 | 32660 | 27280 | 70203 |
| -5 | 98.04 | 980.4 | 978 | 6159 | 9533 | 42340 | 33900 | 92322 |
| -10 | 96.09 | 960.9 | 956 | 7730 | 12460 | 55340 | 42470 | 122431 |
| -15 | 94.12 | 941.2 | 935 | 9771 | 16428 | 72980 | 53410 | 163777 |
| -20 | 92.16 | 921.6 | 914 | 12443 | 21860 | 97120 | 67770 | 221088 |
| -25 | 90.19 | 901.9 | 893 | 15969 | 29398 | 130400 | 86430 | 301297 |
| -30 | 88.22 | 882.2 | 872 | 20659 | 39908 | 177000 | 111300 | 414698 |
| -35 | 86.25 | 862.5 | 851 | 26955 | 54751 | 243120 | 144100 | 576763 |
| -40 | 84.27 | 842.7 | 831 | 35480 | 75953 | 337270 | 188500 | 810861 |
| -45 | 82.29 | 822.9 | 811 | 47135 | 106603 | 473370 | 247700 | 1152992 |
| -50 | 80.31 | 803.1 | 791 | 63229 | 151470 | 672600 | 329500 | 1659082 |
