ДТВ-CO₂-RS-485 объединяет несколько каналов контроля микроклимата в настенном корпусе. Он передаёт данные по проводной шине серверу или контроллеру: можно строить историю температуры и влажности, наблюдать изменение качества воздуха и использовать показания в сценариях.
Какие показания доступны
Набор данных зависит от установленных сенсоров и ревизии платы. Общая карта семейства ДТВ содержит больше каналов, чем может быть у конкретного исполнения. Перед настройкой уточните комплектацию устройства и доступность каждого канала.
| Параметр | Что это означает |
|---|---|
| Температура и влажность | Комнатный микроклимат, сравнение режимов отопления и вентиляции. |
| eCO₂ и TVOC | Расчётный эквивалент CO₂ и показатель летучих органических соединений при наличии соответствующих сенсоров. |
| Давление | Канал доступен при установленном датчике давления. |
| Освещённость | В данной карте — относительный уровень в процентах, а не люксы. |
| Присутствие и расстояние | При комплектации радаром LD2412; наличие функции нужно подтвердить для поставляемого исполнения. |
| Подключение | 24 В DC, RS-485. Корпус 80 × 80 × 27 мм. |
Для интегратора предусмотрен регистр доступных сенсоров Input 65516. Нулевое значение неподдерживаемого канала нельзя трактовать как реальную нулевую температуру или отсутствие газа.
Подключение питания, RS-485 и внешнего датчика
RS-485 A, B↔ДТВ
A, BБлок питания 24 В DC
+ → +24V
− → GNDВнешний термодатчик
AIN ↔ датчик ↔ COM

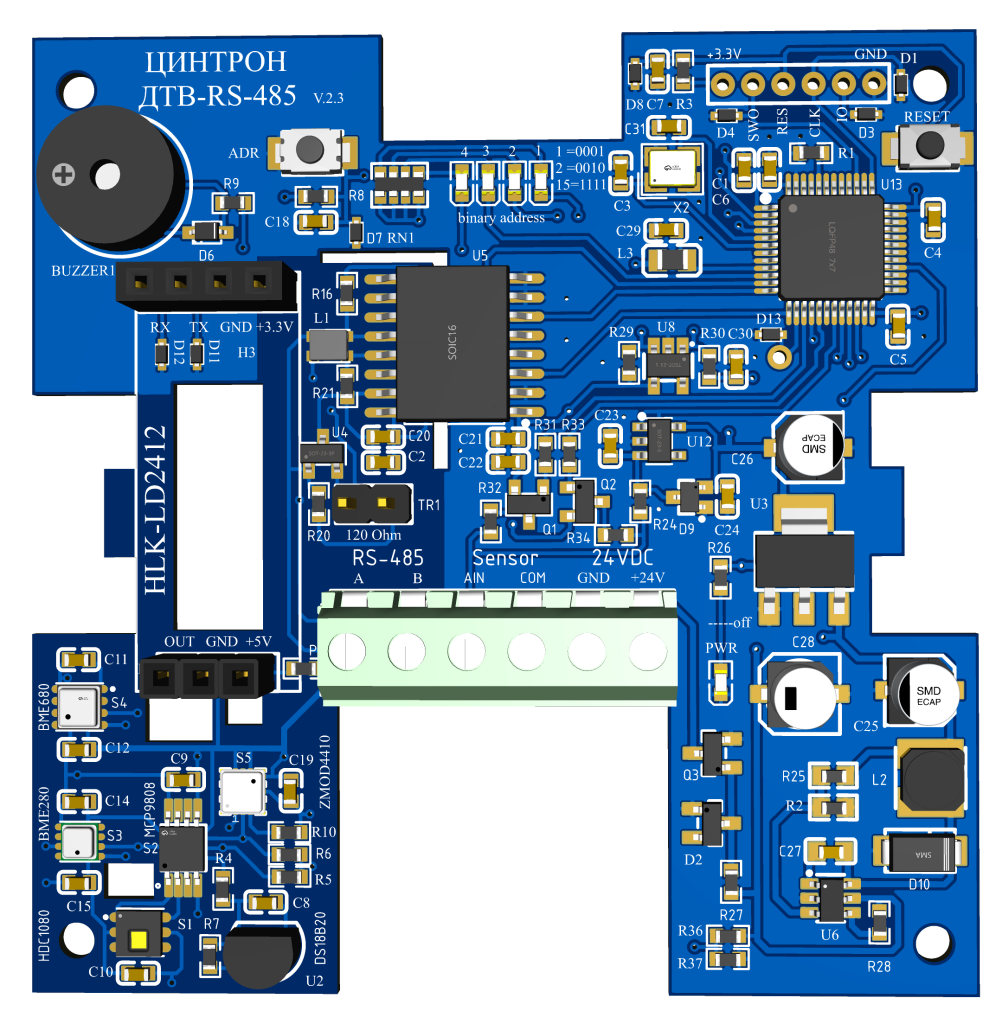

Это функциональная схема соединений по маркировке платы V2.3, показанной выше. Для другой ревизии сверяйте назначение клемм с её документацией. AIN/COM — вход внешнего датчика; его нельзя использовать как вход сетевого напряжения. Не путайте питание устройства 24 В с внутренними сервисными контактами 3,3 В.
- Обесточьте цепь, подключите питание с соблюдением полярности.
- Подключите A/B к общей линии RS-485. Выполните согласование линии согласно её топологии; не включайте терминатор на каждом датчике.
- Задайте уникальный адрес и одинаковые параметры связи. Для заводского состояния вики указывает 115200 8N1 и адрес 15.
- После включения дождитесь инициализации сенсоров. Проверьте доступность каналов и правдоподобие значений.
Внешний температурный датчик выбирается параметром Holding 6: карта поддерживает варианты NTC 10 кОм и Pt1000 с разными характеристиками. Значение сопротивления и коэффициент должны совпадать с вашим датчиком.

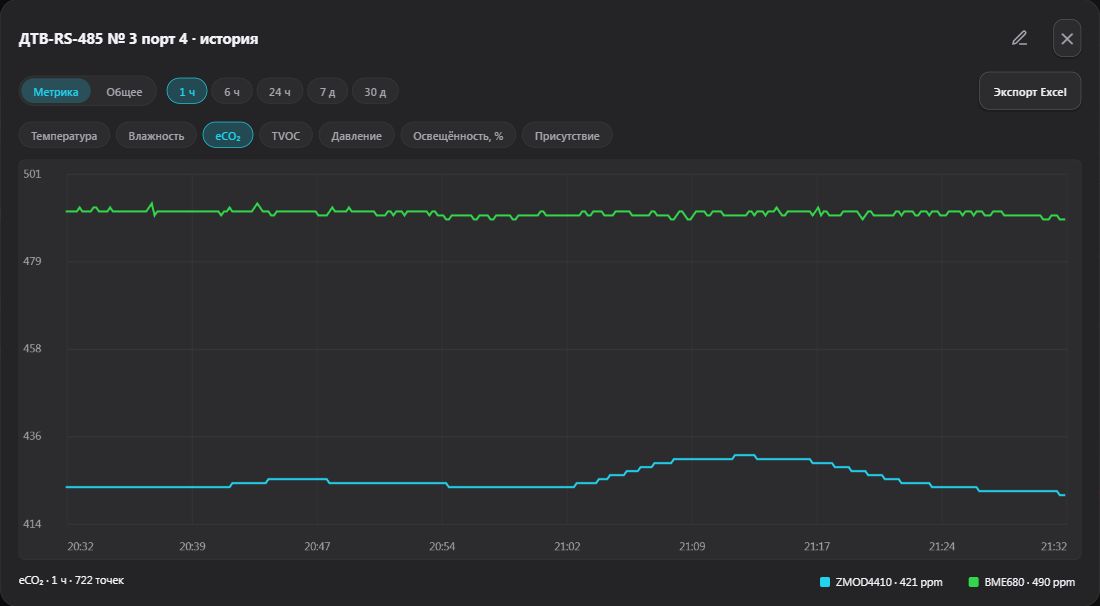

Как выглядят реальные данные в браузере
На СА-02м добавьте датчик в опрос MQTT, затем откройте карточку в разделе «Устройства». История позволяет переключаться между температурой, влажностью, eCO₂, TVOC и другими доступными метриками. Подписи сенсоров помогают понять, откуда получено значение.
При собственной интеграции проверяйте единицы. Например, с прошивки ДТВ 1.0.2.4 Input 19 передаёт TVOC в мкг/м³, а веб-панель может отображать его в мг/м³: 160 мкг/м³ = 0,16 мг/м³. Пороговые регистры имеют свой масштаб — нельзя копировать число из измерительного регистра в порог без пересчёта.
Сценарии для дома и небольшого офиса
История микроклимата в комнате
Сопоставляйте температуру и влажность с расписанием отопления и открыванием окон. Выбирайте место установки вдали от прямого нагрева, сквозняка и влажных зон: датчик должен описывать условия в помещении, а не возле радиатора.
Индикация изменения качества воздуха
Используйте динамику eCO₂/TVOC как дополнительный сигнал: например, для уведомления о заметном изменении относительно обычного режима. Не интерпретируйте eCO₂ как подтверждение соблюдения норм по CO₂. Работа с запахами, чистящими средствами и другими летучими веществами может влиять на газочувствительный канал.
Вентиляция и ночной режим
Для автоматического переключения режима предусмотрите задержку и гистерезис, чтобы оборудование не включалось и не выключалось при каждом колебании. Конкретные пороги подбираются под задачу и тип сенсора. Звуковая сигнализация датчика настраивается отдельно; заводские значения порогов не являются санитарными нормативами.
Облако, Алиса и Apple «Дом»
ДТВ передаёт данные серверу по RS-485. Дальнейшая публикация показаний выполняется через настройки умного дома СА-02м и поддерживаемые типы каналов. Сначала проверьте локальные значения, затем назначьте комнату и выберите доступные параметры для внешней системы. Не переименовывайте расчётный eCO₂ в «измеренный CO₂» при передаче.
Что уточнить при выборе
ДТВ-CO₂ заменяет NDIR-датчик?
Нет, если проект требует прямого измерения концентрации CO₂. Рассматриваемые MOX-каналы дают eCO₂; метод измерения — ключевой критерий выбора.
Есть ли датчик присутствия в каждом корпусе?
Наличие регистра в карте не подтверждает наличие радара. Заказывайте исполнение с нужными сенсорами и проверяйте спецификацию поставки.
Можно ли подключить датчик к стороннему контроллеру?
Да, по поддерживаемому режиму связи и карте регистров. Для Modbus согласуйте адрес, скорость, формат кадра, единицы и обработку недоступных каналов.
Документация и материалы
Характеристики и интерфейс зависят от аппаратной ревизии, прошивки и комплектации. Перед подключением сверяйте актуальную документацию именно вашего устройства.
