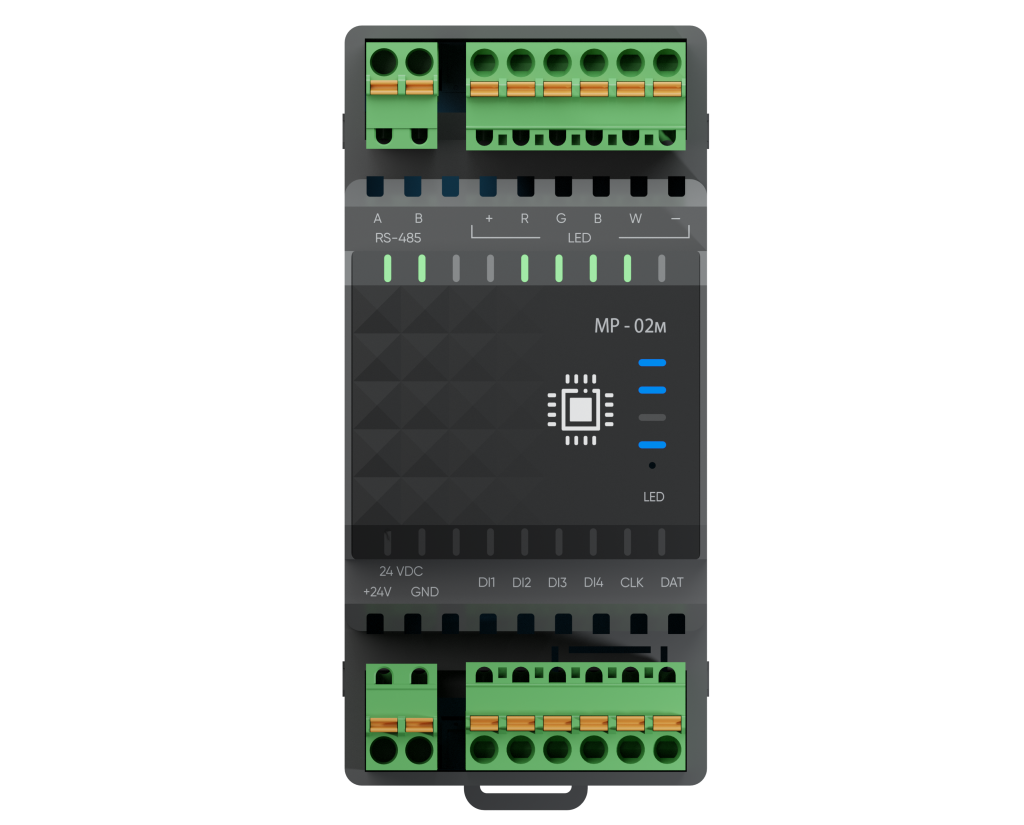

МР-02м LED — модуль для управления светодиодным освещением в системе автоматизации. Он объединяет четыре силовых канала ШИМ и поддержку адресных лент. Команды приходят по RS-485, а входы для кнопок позволяют организовать местное управление.
Модуль полезен там, где освещение должно работать вместе с остальными инженерными системами: декоративная подсветка, группы белого света, сценарии прихожей или управление RGBW из общей панели здания.
Возможности модуля и выбор ленты
| Параметр | Что это означает |
|---|---|
| ШИМ-каналы | Четыре выхода R, G, B, W; до 5 А на канал, питание лент до 48 В. |
| Питание логики | 24 В DC через внешний или торцевой разъём. Питание ленты выбирается по её характеристикам. |
| Режимы каналов | Карта поддерживает варианты RGBW, RGB + W, независимые белые каналы и CCT; режим выбирают под подключённую нагрузку. |
| Яркость | Holding 33–36: от 0 до 1000 ‰. Значение 500 соответствует 50%, а не 500%. |
| Частота ШИМ | 100–24000 Гц, заводское значение 3000 Гц. |
| Местные входы | Четыре IN1–IN4, замыкание на GND; режим входа настраивается. |
| Связь | Modbus RTU / Fast Modbus; после сброса 115200 8N1, адрес 13. |
Обычная RGBW-лента и адресная лента управляются по-разному. В первом случае изменяется яркость всего канала R, G, B или W. Во втором данные задают цвет отдельных пикселей. Выбирайте схему по типу ленты, её напряжению и протоколу.
Схема подключения питания, ленты и кнопок
- Рассчитайте ток каждого канала и мощность блока питания по длине и паспорту ленты. Максимум 5 А на канал не заменяет расчёт проводников, соединителей и теплового режима.
- При снятом питании подключите силовые цепи ленты по схеме. Подавайте на ленту именно её номинальное напряжение; наличие поддержки 48 В не означает, что любая лента рассчитана на 48 В.
- Подключите питание логики 24 В и RS-485, затем кнопки к выбранным входам IN/GND.
- До подключения полной нагрузки проверьте выбранный режим, назначение выходов и реакцию одного канала на небольшую яркость.
Для адресных лент дополнительно сверяйте тип микросхемы, направление входа данных, порядок цветов и схему выбранной линии. Обозначение «WS2812-совместимая» само по себе не определяет напряжение питания и все параметры подключения.
Яркость, включение каналов и адресные эффекты
Включение и уровень яркости разделены. Coils 1–4 управляют разрешением отдельных ШИМ-каналов, а Holding 33–36 задают уровень R/G/B/W. Поэтому при диагностике «лента не горит» проверяйте и разрешение канала, и его значение яркости. Сначала прочитайте текущую конфигурацию, затем задавайте параметры под нагрузку.
Для плавной работы доступны нижняя и верхняя границы яркости и настройка частоты ШИМ. Не считайте самую высокую частоту универсально лучшей: результат зависит от ленты, камеры, нагрузки и условий монтажа.
Первая адресная линия поддерживает до 1024 RGB-пикселей или до 400 RGBW-пикселей. Ограничения второй линии отличаются; переносить на неё максимум первой нельзя. В карте перечислены WS2812, WS2811, WS2815, SM16703, SK6812 RGBW, а также SPI-варианты APA102/SK9822.
Источник изображения может быть набором пикселей, встроенным эффектом или сценарием. Документация содержит 82 эффекта и 32 слота сценариев. Это возможности прошивки; доступность конкретных органов управления в веб-панели зависит от её версии и настройки интеграции.
МР-02м LED в системе СА-02м

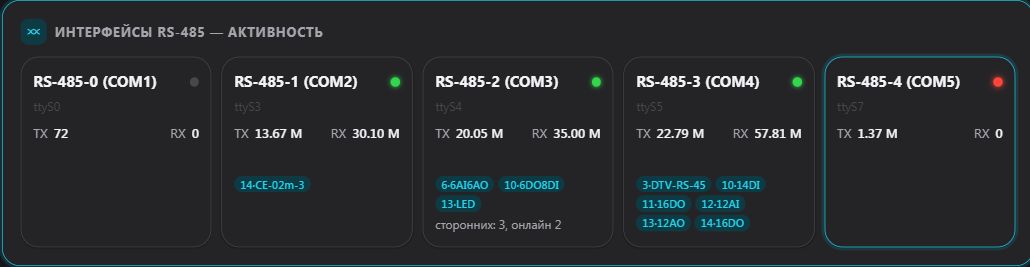

В обзоре показан уже подключённый модуль. Следующий шаг интегратора — сопоставить управляющие параметры LED с каналами выбранной системы. Одна запись устройства в MQTT ещё не подтверждает, что каналы яркости, цвета и команд настроены.
Для самостоятельного контроллера используйте карту Modbus. Для СА-02м — поддерживаемый драйвер или проект с явными привязками каналов. Не запускайте второй независимый опрос на занятом RS-485-порту: согласуйте владельца линии и способ обмена.
Модуль передаёт флаги превышения тока каналов, температуру платы и напряжение шины ленты. Флаг Input 37–40 не является измерением тока в амперах: его используют как состояние перегрузки.
Примеры сценариев: кнопки, Алиса и Apple «Дом»
Несколько групп белого света
Используйте независимые каналы для подсветки рабочей зоны, ниши и прохода. Для каждой группы задайте удобную минимальную яркость и назначьте местную кнопку. Общий сценарий «Ушли» формируется на контроллере и выключает выбранные группы.
RGBW-подсветка комнаты
Цветные каналы создают атмосферную подсветку, белый канал используют отдельно по назначению ленты. Для сцены «Вечер» задайте конкретные уровни и плавный переход, затем проверьте фактическую яркость в помещении.
Голосовое управление
МР-02м LED не подключается к Алисе напрямую. Посредником выступает сервер: он принимает команду, переводит её в поддерживаемые параметры и отправляет модулю. Для фразы «Алиса, включи подсветку» нужен настроенный объект освещения, соответствующий командный канал и привязка навыка.
Apple «Дом»
При установленном мосте HomeKit на СА-02м отметьте нужный объект для передачи. Наличие RGBW и CCT-режимов в модуле не гарантирует поддержку всех свойств в конкретном мосте: отдельно проверяйте включение, яркость, цвет и цветовую температуру. Белый канал в процентах нельзя автоматически считать уставкой в кельвинах.
Что проверить при наладке
Как модуль поведёт себя при потере связи?
В карте есть тайм-аут связи Holding 134 и резервные значения ШИМ с масками применения. Нулевой тайм-аут отключает этот механизм. Настройте желаемое поведение и испытайте потерю связи на безопасной нагрузке.
Можно ли сразу подключить длинную адресную ленту?
Число поддерживаемых пикселей — ограничение передачи данных, а не гарантия питания всей ленты с одной точки. Рассчитайте питание, падение напряжения и точки подключения по паспорту ленты.
Поддерживается ли BACnet?
Для описанной карты LED документированы Modbus RTU и Fast Modbus. Режим BACnet не следует переносить на LED из описаний других модулей семейства.
