СА-02м связывает полевые устройства с программой управления, веб-панелью и внешними сервисами. Он собирает данные по RS-485, работает с MQTT и позволяет строить систему от небольшого шкафа автоматики до нескольких инженерных подсистем здания.
В этом обзоре рассматриваем именно СА-02м с одним Ethernet и пятью RS-485. У СА-02м-2 и других исполнений состав интерфейсов отличается — характеристики соседней модели нельзя автоматически переносить на выбранный сервер.

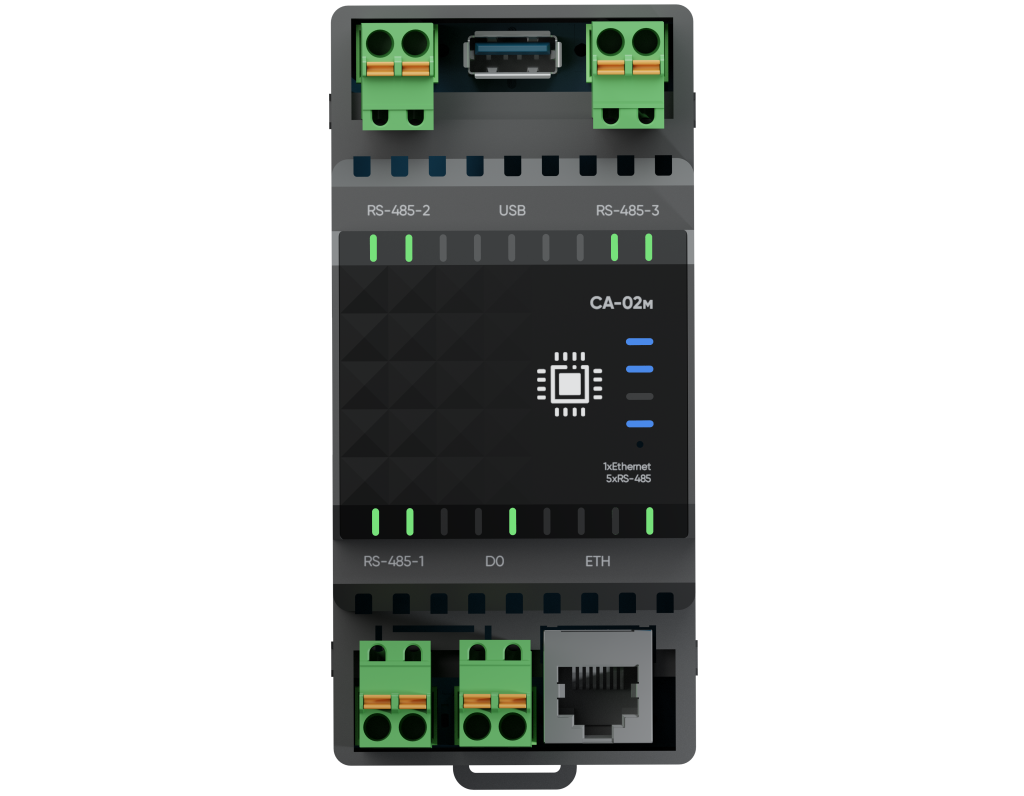

Аппаратная платформа и интерфейсы
| Параметр | Что это означает |
|---|---|
| Процессор | Allwinner A40i, четыре ядра Cortex-A7, до 1,2 ГГц. |
| Память | 512 МБ оперативной памяти, 8 ГБ eMMC. |
| Ethernet | Один порт 10/100 Мбит/с. |
| RS-485 | Пять интерфейсов: три линейных и два торцевых. RS-485-1 имеет гальваническую развязку. |
| Дополнительные интерфейсы | Два USB host, microSD до 32 ГБ, часы реального времени с батареей CR2032. |
| Питание и корпус | 24 В DC, потребление до 5 Вт; 110 × 55 × 55 мм, DIN-рейка, IP20. |
Сервер работает под Linux; конкретный образ, ядро и установленные среды определяются поставкой. Поддержка промышленного протокола программным пакетом не означает, что любой драйвер, лицензия и проект уже включены в каждое устройство.
Как подключить СА-02м и модули расширения
Сначала спланируйте питание и распределение модулей по линиям. Несколько портов помогают разделить подсистемы, параметры опроса и оборудование с разными настройками связи. На каждом сегменте назначьте уникальные адреса и согласованные параметры обмена.
Заявление о подключении большого числа модулей относится к системе в целом. Оно не означает, что сотни устройств можно без расчёта разместить на одной физической линии. На результат влияют адресация, электрическая нагрузка RS-485, длина кабеля, скорость и требуемый цикл опроса.
- Подключите питание 24 В DC и Ethernet по схеме.
- Проверьте сетевые настройки конкретной поставки и откройте веб-панель по адресу сервера на порту 9999.
- Добавьте полевые устройства, задайте адреса и параметры опроса, проверьте обмен.
- Только после проверки входных данных настраивайте команды, алгоритмы и внешние интеграции.
Веб-панель: от показаний до Алисы и HomeKit
В разделе «Сведения» видны состояние системы, службы и обмен по RS-485. «MQTT» задаёт мост между полевыми устройствами и топиками. «Устройства» показывает карточки поддерживаемых датчиков и анализаторов с историей. Разделы шлюза, сети и обновления нужны для настройки и обслуживания.

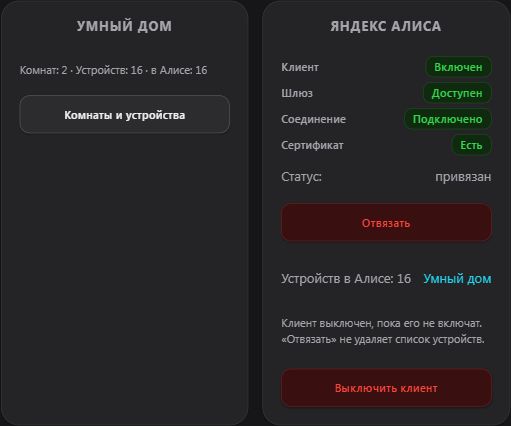

«Управление → Умный дом» объединяет комнаты, устройства и интеграции. Для Алисы сначала проверяют опрос модулей, затем назначают понятные имена и комнаты, отмечают объекты для передачи и выполняют привязку навыка. Команда голосового помощника должна вести к конкретному проверенному исполнительному каналу.
HomeKit — отдельный программный мост. Если он присутствует в установленной поставке, выберите объекты для Apple «Дом» и выполните сопряжение. Не все каналы промышленного устройства имеют прямой аналог в домашней системе; состав передаваемых свойств проверяют при настройке.
Четыре примера применения
Учёт электроэнергии
СЭ-02м-3 передаёт токи, мощности и энергию, СА-02м сохраняет историю и даёт графики. Такой комплект помогает сравнивать режимы работы вентиляции или находить ночную нагрузку. Это технический мониторинг, а не замена расчётного учёта.
Микроклимат комнаты
ДТВ передаёт температуру, влажность и доступные показатели качества воздуха. Программа использует эти значения для наблюдения и сценариев. При работе с eCO₂ сохраняйте корректное название величины и учитывайте метод её получения.
Освещение
МР-02м LED получает команды от алгоритма, кнопок или настроенной домашней интеграции. Проверяйте согласованность управления: локальная кнопка, расписание и голосовая команда не должны постоянно отменять действия друг друга.
Вентиляция и вПЛК
На сервере может работать программный контроллер vPLC. Он получает входные значения, выполняет алгоритм и передаёт команды исполнительным модулям. При наличии прикладного пакета оператор видит установку, параметры и аварии в отдельном веб-интерфейсе. Состав прикладного ПО следует уточнить при выборе поставки.
Локальное управление и облачный доступ
Локальный опрос и алгоритм работают на сервере. Облако добавляет удалённый доступ и функции, которые требуют связи с внешним сервисом. Разделяйте эти задачи при проектировании: потеря интернета не должна лишать объект предусмотренного локального управления.
Привязку выполняют в разделе «Облако», затем настраивают доступные сценарии и интеграции. Не открывайте служебные порты контроллера напрямую в интернет для удобства доступа: используйте предусмотренный канал удалённого подключения. Права пользователей и поведение при потере связи задавайте до ввода объекта в эксплуатацию.
История платформы и примеры аппаратной компоновки описаны в статье ЦИНТРОН на Habr. Это материал 2024 года; актуальные схемы и состав функций текущего ПО проверяйте по вики и спецификации поставки.
Как выбрать конфигурацию
Чем СА-02м отличается от обычного мини-компьютера?
Он выполнен для установки в шкаф на DIN-рейку и имеет встроенные промышленные интерфейсы RS-485 и питание 24 В. Прикладной результат по-прежнему зависит от проекта, ПО и корректного подключения модулей.
Все ли протоколы доступны сразу?
Нет универсальной комплектации для любого проекта. Уточните установленный образ, среды исполнения, драйверы, лицензии и поддерживаемые типы устройств.
Можно ли обойтись без облака?
Да, для локальной автоматизации и доступа к веб-панели из своей сети. Алиса и другие внешние сервисы имеют собственные требования к соединению.
Документация и материалы
Характеристики и интерфейс зависят от аппаратной ревизии, прошивки и комплектации. Перед подключением сверяйте актуальную документацию именно вашего устройства.
