Что измеряет СЭ-02м-3
Прибор собирает фазные и межфазные напряжения, токи трёх фаз и нейтрали, активную, реактивную и полную мощность. Доступны частота, коэффициент мощности и накопленная энергия. Это позволяет сопоставлять потребление с режимом работы оборудования: включением нагревателя, пуском вентилятора или ночным простоем.
| Параметр | Что это означает |
|---|---|
| Связь | Два RS-485 с общей картой регистров; Modbus RTU и Fast Modbus. |
| Первое подключение | Заводские параметры: 115200 бод, 8N1, адрес 14. На общей линии адреса должны быть уникальными. |
| Токовые входы | Внешние трансформаторы тока; коэффициент задаётся отдельно для каждой фазы. |
| Монтаж | DIN-рейка, корпус 110 × 55 × 55 мм, степень защиты IP20. |
| Данные для архива | Мощность показывает текущую нагрузку, разность накопленной энергии — расход за выбранный период. |
Поддержка BACnet относится к специальной сборке прошивки. Для обычного подключения ориентируйтесь на Modbus и фактически установленную версию ПО.

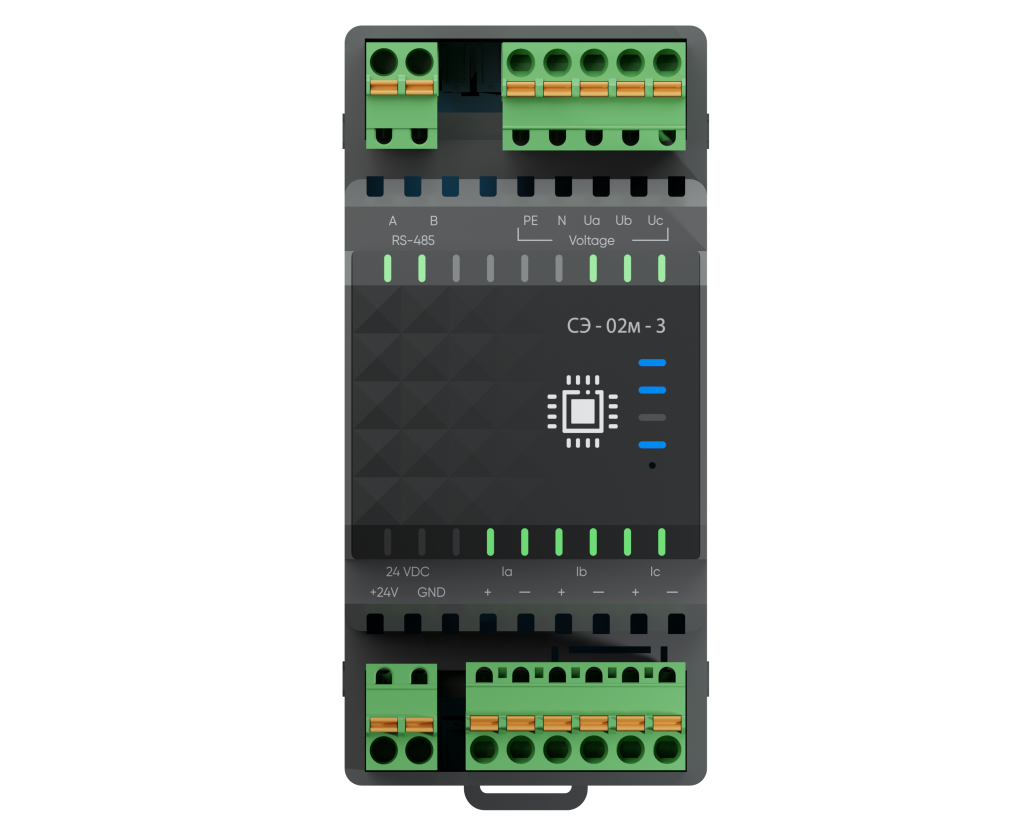

Схема подключения: напряжение, ток и RS-485
- При снятом напряжении подключите L1 к Ua, L2 к Ub, L3 к Uc, нейтраль и защитный проводник — к обозначенным на схеме клеммам.
- Подключите трансформатор каждой фазы к соответствующей паре Ia, Ib или Ic, соблюдая полярность. Трансформатор фазы L1 должен относиться к напряжению Ua.
- Подключите питание 24 В DC по нижней схеме и линию RS-485 к ведущему устройству. Согласуйте скорость и формат кадра с сервером.
- Проверьте маркировку, цепи питания, соответствие фаз и полярность до подачи напряжения.
Настройка коэффициента трансформации и чтения Modbus
Правильное подключение ещё не гарантирует правильный масштаб. Если трансформатор имеет номиналы 80 А / 20 мА, его коэффициент равен 80 / 0,02 = 4000. В СЭ-02м-3 коэффициенты фаз записывают в Holding 557, 558 и 559. После настройки прочитайте значения обратно и сравните ток с контрольным измерением.
Для интеграции важны тип числа и единица. Напряжения Input 500–502 передаются с шагом 0,1 В. Для токов доступны два масштаба: Input 510–513 с шагом 0,001 А и Input 514–517 с шагом 0,1 А. Первый диапазон ограничен представлением uint16 — около 65,534 А; для больших токов используйте второй.
Начиная с прошивки 1.0.7.11 энергия передаётся как uint64 в целых Вт·ч первичной цепи. Младшее 16-битное слово идёт первым. Повторно умножать энергию на коэффициент трансформатора нельзя. При переходе на эту прошивку сначала обновляют веб-интерфейс СА-02м до 1.0.7.1 или новее, затем модуль.
Реальный график в веб-интерфейсе СА-02м

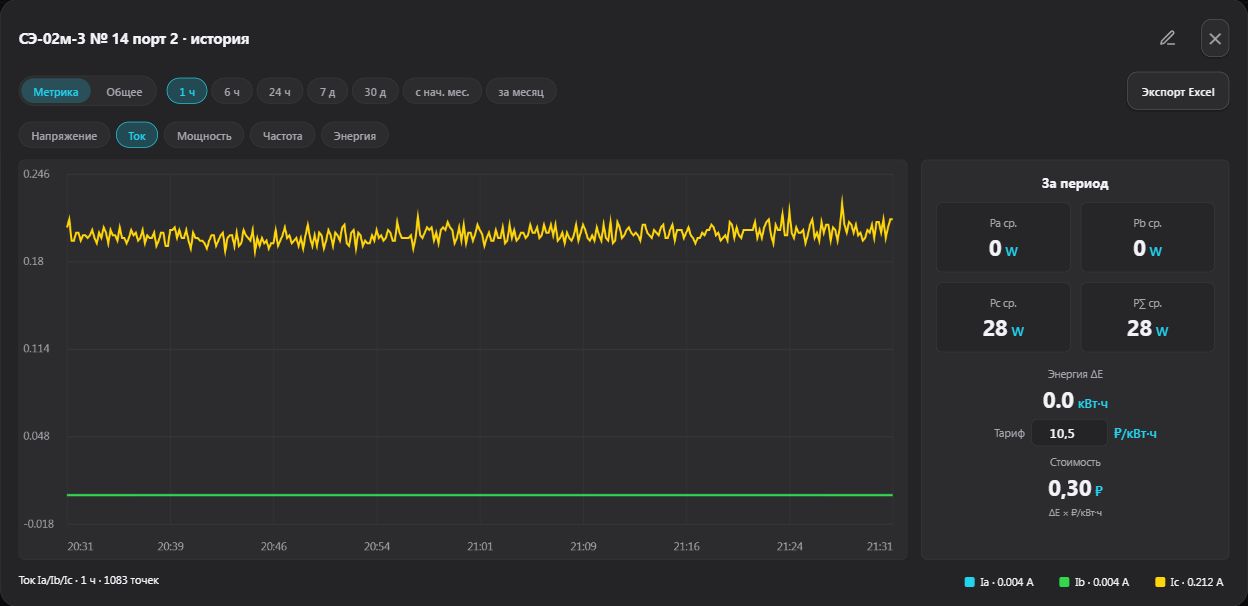

После добавления модуля в MQTT-мост откройте «Устройства» и карточку СЭ-02м-3. На ней видны напряжения, токи, мощность, частота и энергия. В истории можно выбрать метрику и интервал, посмотреть разность энергии и выгрузить данные в Excel.
Оценка стоимости считается по формуле расход, кВт·ч × заданный тариф. Например, 12 кВт·ч при условном тарифе 8 ₽/кВт·ч дают 96 ₽. Это аналитическая оценка; многотарифные правила, потери и условия договора требуют отдельного расчёта.
Примеры использования в автоматизации
Вентиляционная установка
Сравните расход за одинаковые рабочие дни до и после изменения расписания. Параллельно проверяйте температуру и качество воздуха: уменьшение расхода само по себе ещё не означает улучшение работы системы.
Ночная нагрузка здания
Выберите несколько часов после закрытия. Устойчивая мощность поможет найти оставленное включённым оборудование. Для разделения потребителей нужны отдельные точки измерения: общий ввод не покажет расход каждого прибора.
Диспетчеризация и облако
СА-02м опрашивает анализатор локально, а настроенная облачная система даёт удалённый доступ и сценарии. Можно формировать уведомление о росте нагрузки. Управление нагрузкой выполняется отдельным исполнительным модулем: у СЭ-02м-3 нет силового выхода для отключения потребителей.
Вопросы перед покупкой
Можно ли получить ток непосредственно по Modbus?
Да. Выберите диапазон регистров под ожидаемый ток и проверьте коэффициенты трансформаторов. Полная карта регистров приведена в документации.
Нужно ли облако для просмотра показаний?
Для локального опроса по RS-485 и работы веб-панели СА-02м интернет не нужен. Удалённые облачные функции требуют настроенного соединения.
Что проверить, если мощность выглядит неправдоподобно?
Соответствие фаз напряжения и тока, полярность трансформаторов, коэффициенты, масштаб и порядок слов. Сначала исключите ошибки монтажа и чтения, затем сравнивайте режимы нагрузки.
Документация и материалы
Характеристики и интерфейс зависят от аппаратной ревизии, прошивки и комплектации. Перед подключением сверяйте актуальную документацию именно вашего устройства.
